腹腔镜摄像主机电源电路特点及爱尔博电刀VIO300S的维修案例分析

2023-07-29 08:43:19 11

电路设计特点

设有独立的隔离式±5v电压输出供给摄像头部分,图中编号为J3插座,这一独立绕组在电路图中,标示为FLA、FLB、FLC,检修的时候注意不要搞混淆。区别于其它电源,具有一只耐压≥275V~或直流≥1kV的容量为4700pf—0.01uf电容在交流电路部分和直流电路部分地端连接以保持电位平衡。这主要是考虑摄像头与医生患者直接接触,防止出现由电位差造成意外伤害。就这一点而言,该电源设计较为科学和可靠,值得我国的医疗设备生产厂商参照。


故障处理两例

故障现象一:开机后,电源无任何反应。故障分析与维修:根据现象,电源未正常工作。造成的原因可能为交流电源未进入或电路板异常。断电后,测量保险丝,异常。再测量Q1,击穿同时造成R6损坏开路。为何造成Q1和R6同时损坏,为防止再次造成损坏,对次级部分在路反复测量。发现CR5,STPS200击穿损坏同时更换上F1、Q1、R6、CR5几个元件,在确认无误后开机,多组电压均正常。以100V~输入试验,多组电压正常。对元件的要求:F1为2A250V延迟保险丝,Q1IRF830,CR5SPTS200一定要选用正牌产品,以防止造成其它故障。

故障现象二:开机工作后,监视器图像上有粗细不等的条纹上下滚动,影响观看手术效果和病灶的处理。故障分析与维修:这一现象说明电源组件工作,但不能正常输出,电压没达到规定数值,遂测量多路输出电压:±5V为±4.5V—±4.7V,±15V为±10V—±11V。仔细查看次级部分各元件,未见有明显过热或异常,试更换VR2、TL431精密稳压器后,机器恢复正常。


维修案例分析

设备型号

爱尔博电刀VIO 300S 主机

外观检查检查主机外观完整,无明显外力损坏迹象

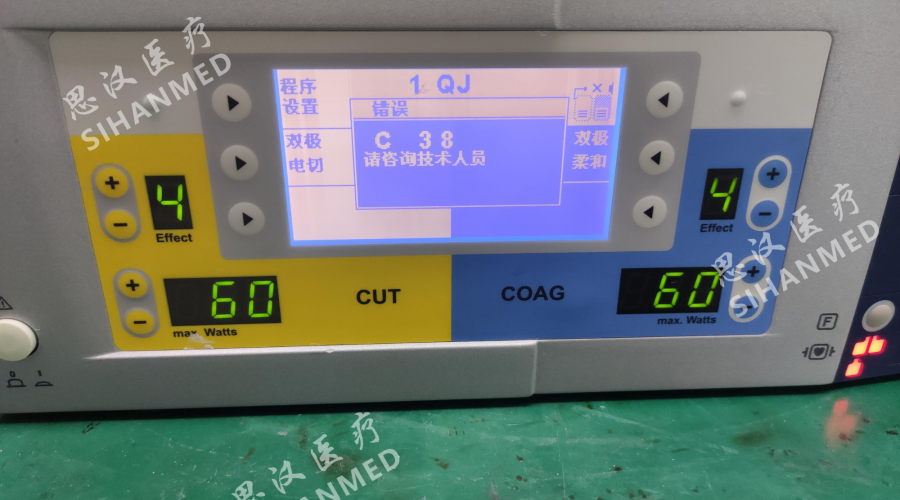

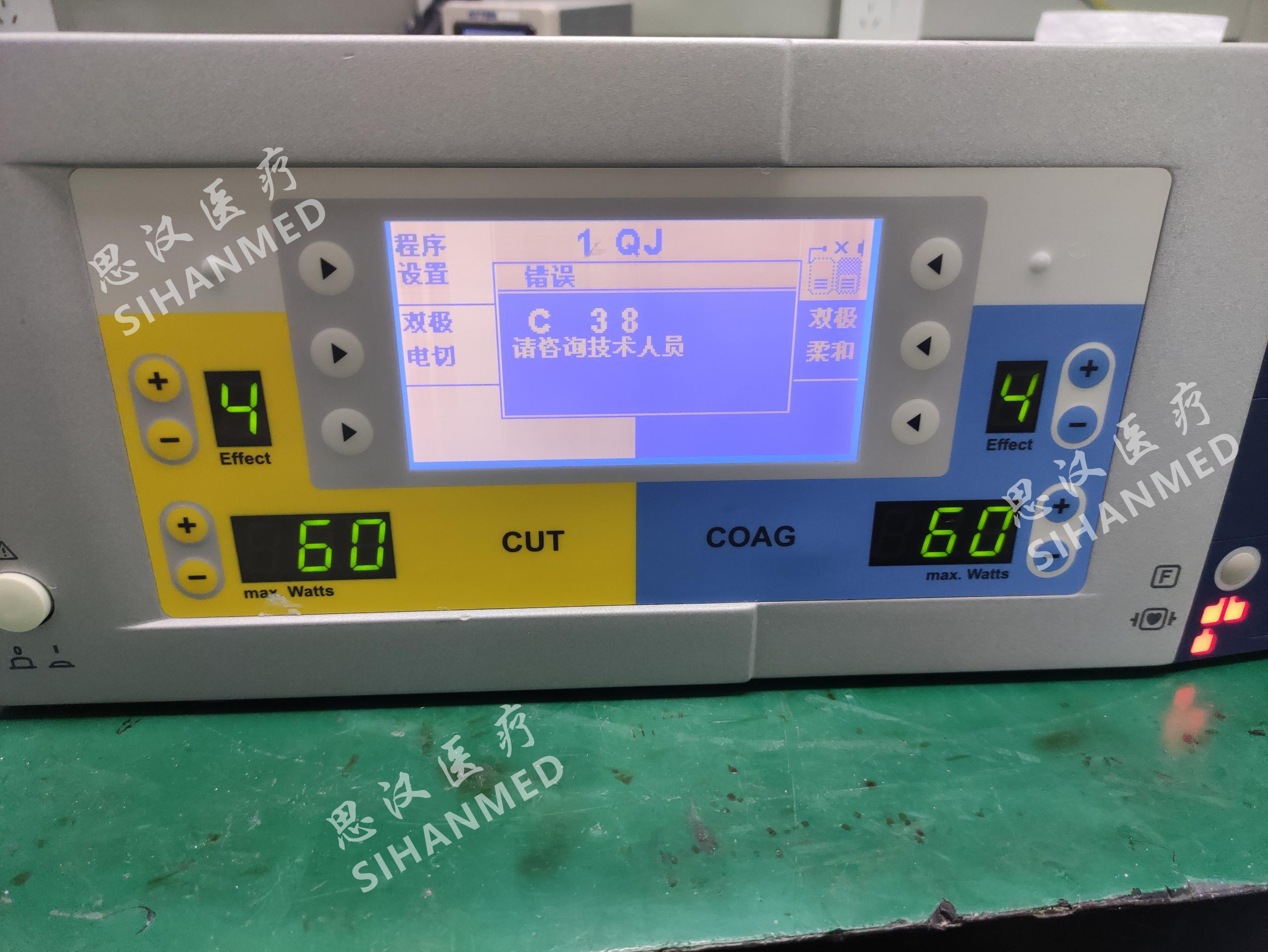

故障现象设备开机前几分钟无法识别到负极板,检测过程中偶发性报错 C30

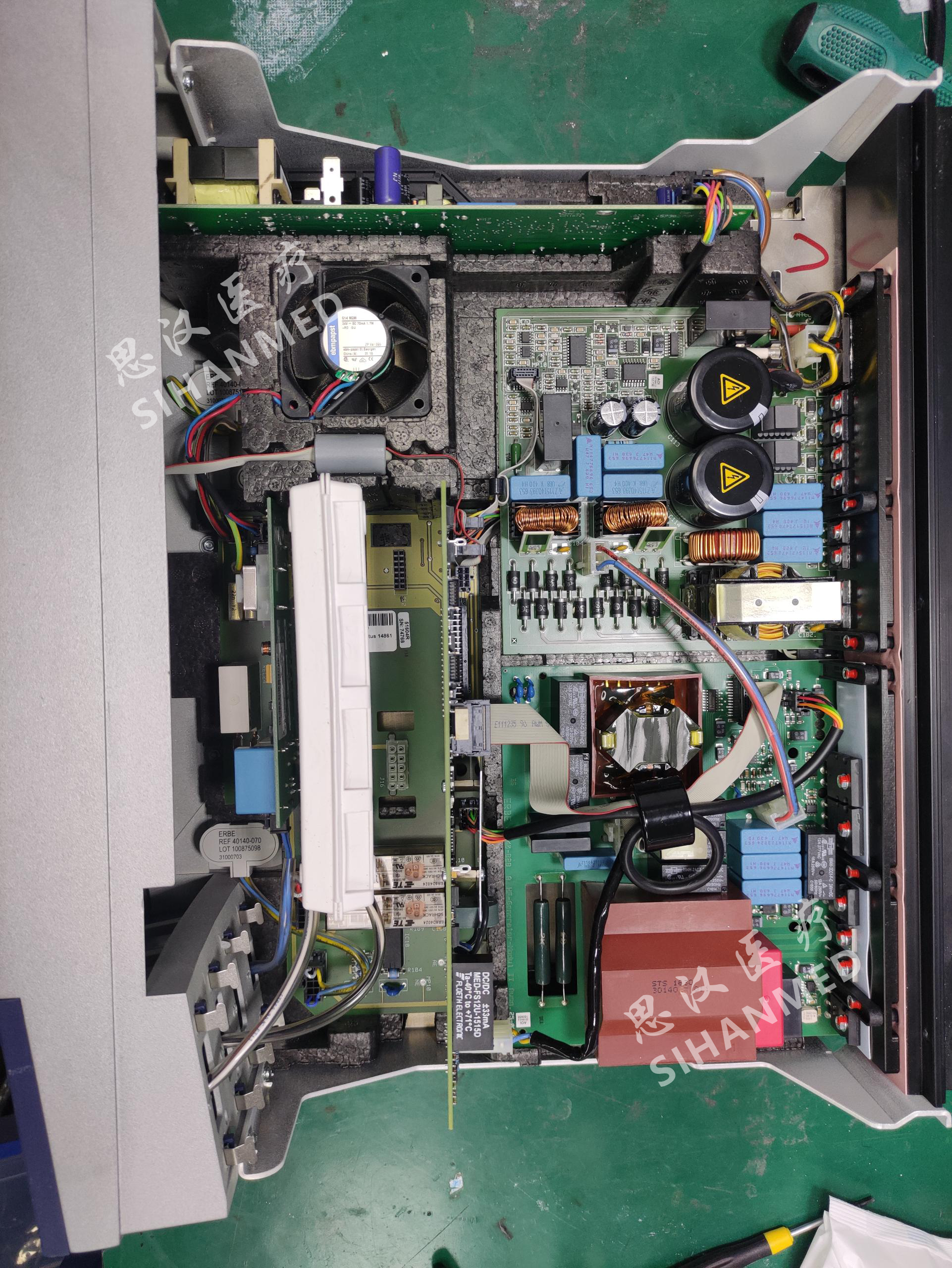

拆机诊断无法识别负极板为负极板识别板故障检测发现电路板程序主板输出信号错误,程序芯片损坏C 30 报错为功率输出控制模块有元器件老化,导致输出电路异常,内部控制电路也存在故障。
维修方案①维修功率板(右后方板)②更换负极板识别板③校准输出电压,加固内部固件。
维修周期5个工作日
保修时长6个月
