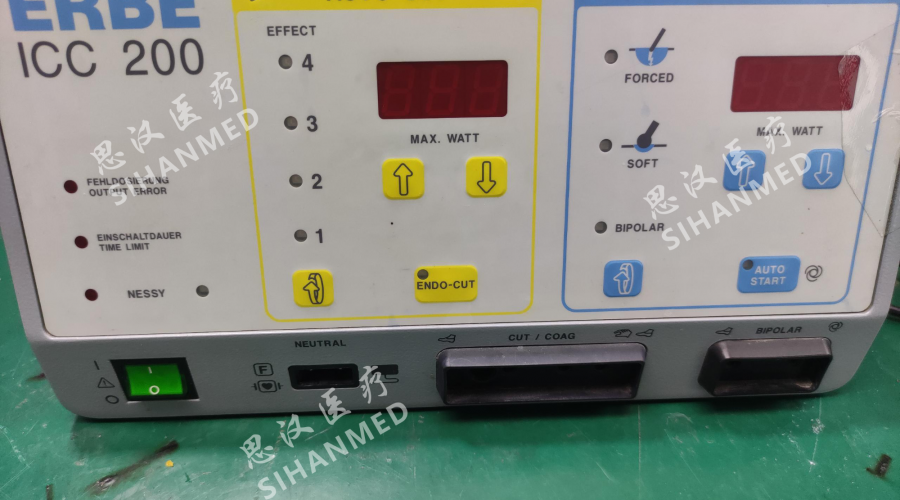

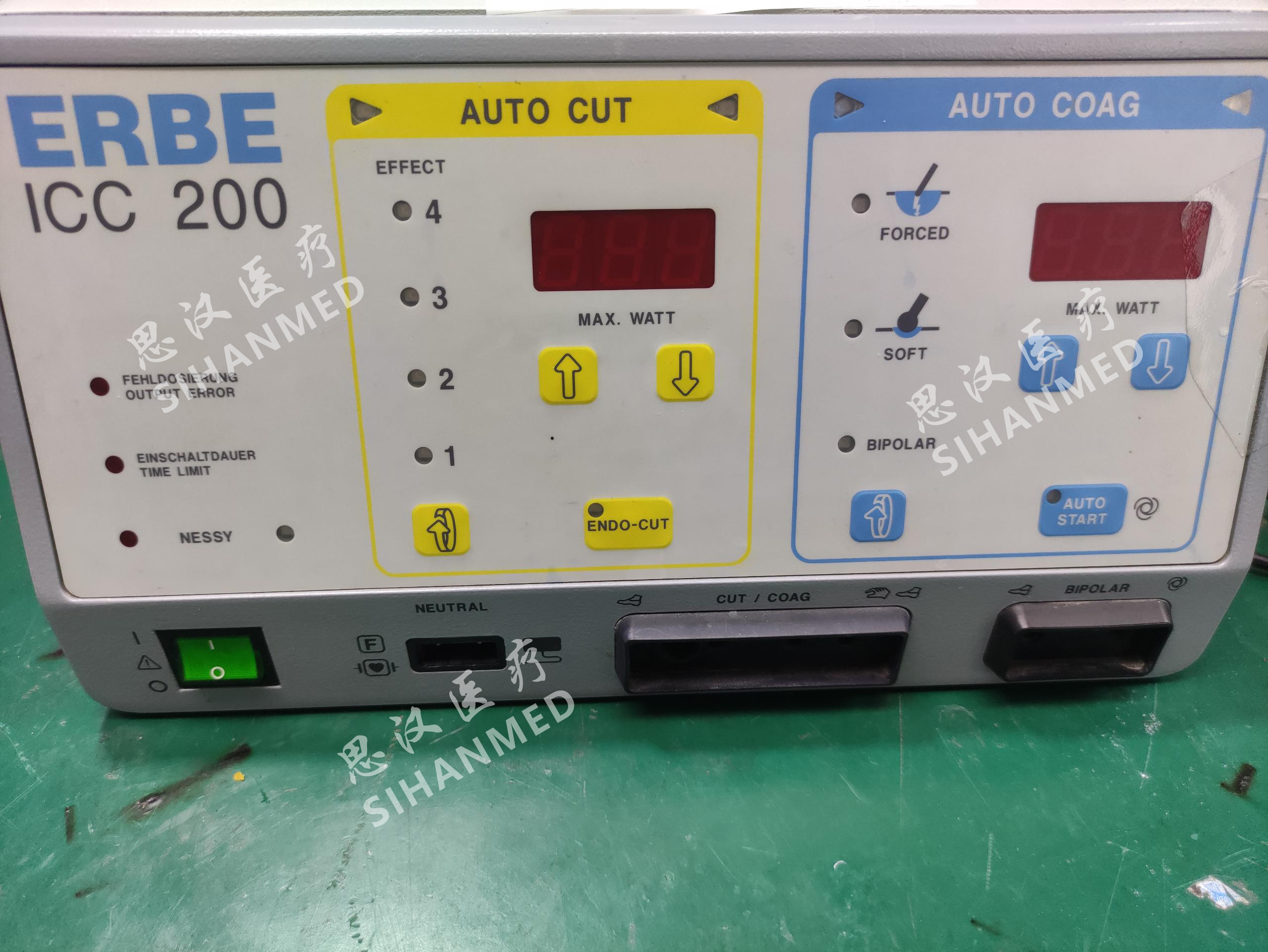

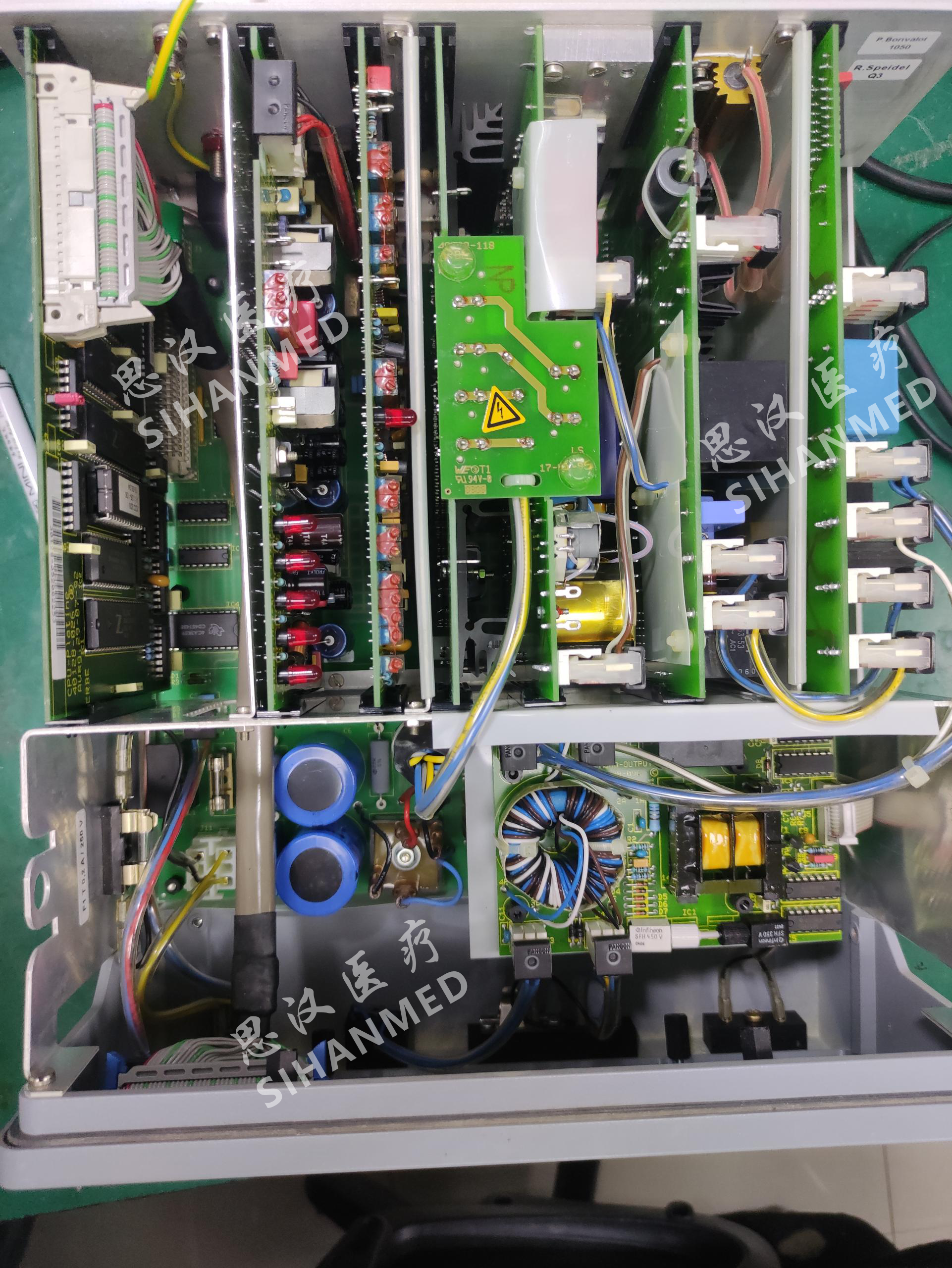

摄像主机电源原理与特点及爱尔博电刀ICC 200的维修案例

摄像主机电源原理与特点

启动过程:当AC220V进入后通过ＲT1→L1→F1经D1整流后在C5(100u/400V)两端产生约300v的直流电压。一路经开关变压器T1的⑽→⑿绕组送到Q1(IＲF830)的漏极，与此同时另一路经Ｒ5降压后向C14充电送到UC3842的⑦脚供电端，使UC3842振荡工作，输出的电流经Ｒ9送入Q1的栅极，Q1导通产生急剧上升的电流，电源开始工作，多绕组均产生相应的电压。由于IC1进入正常工作后经Ｒ5限流后的电压已不能维持其正常工作，则由开关变压器T1的⑦⑧绕组产生的电压经CＲ3→Ｒ4送到IC1的⑦脚，使其正常工作。电路中C14的作用是滤波，CＲ4的作用是将IC1⑦脚电压嵌位在18V左右，不使UC3842的供电电压过高而击穿损坏。在该电路中，串接在输入端的ＲT1是负温度系数的热敏电阻，阻值在常温下为16Ω是为了防止滤波电容C5产生的浪涌电压过高而设置。如果电路及负载正常，则其动态变化小。如负载异常或开关管Q1击穿则其阻值将迅速上升，有效保护电源及整机不致造成更大的损坏或燃烧等。并接于T1(10)、(12)绕组的Ｒ2、C7、CＲ2及并接于Q1漏极源极间的C13均是用于吸收开关管由导通转为截止时产生的反峰脉冲电压，以防止尖峰脉冲产生的干扰和开关管Q1被击穿。(2)稳压过程:在各路电压输出正常时，流过Ｒ20、Ｒ21、Ｒ22、Ｒ23、Ｒ24、Ｒ26、VＲ2的电流是均衡的。当某种原因引起输出电压↑。则流过VＲ2的电流产生变化，由于VＲ2是一只电压精密调节器，当其基准电压输入端电压↑则其阴极电流↑→IC2的发光管①②电压↑→发光管亮度↑→IC2④⑤端内阻↓→Q1导通时间↓→输出端电压↓从而完成稳压的过程，反之则相反，不再赘述。电路中的Ｒ25、C22、C23都是用于消振的，抑制电路产生的干扰和防止出现错误调节。(3)过压保护电路工作过程:(a)主电源的过压保护，由可控硅CＲ8(TYN058)和CＲ9、Ｒ18、Ｒ17、C26组成。在输出电压正常时CＲ9稳压管处于截止状态，CＲ8的触发端无电压，不工作。当电压异常时，如主电路5V电压↑，CＲ9产生电流，经Ｒ18和Ｒ17分压，如果此电压≥0.6V，则CＲ8导通，迫使15v电压↓0，次级多绕组无电压输出，从而保护了主机。C26和Ｒ17的作用是嵌位和防止误触发。(b)次过压保护在5V电压升高的同时，送入IC2①脚的电压↑，发光变强，IC2④⑤端内阻变小，使UC3842的工作时间改变，迫使IC2⑥脚无电压，同样起到保护作用。

维修案例分析
