STORZ 摄像头 22220055 维修案例

一、案例背景

在某次设备例行检查中，STORZ 摄像头 22220055 出现异常情况。作为医疗影像系统的关键设备，其性能直接影响手术及诊疗的可视化效果，因此设备科迅速组织专业人员对其进行检测维修。

二、外观检测

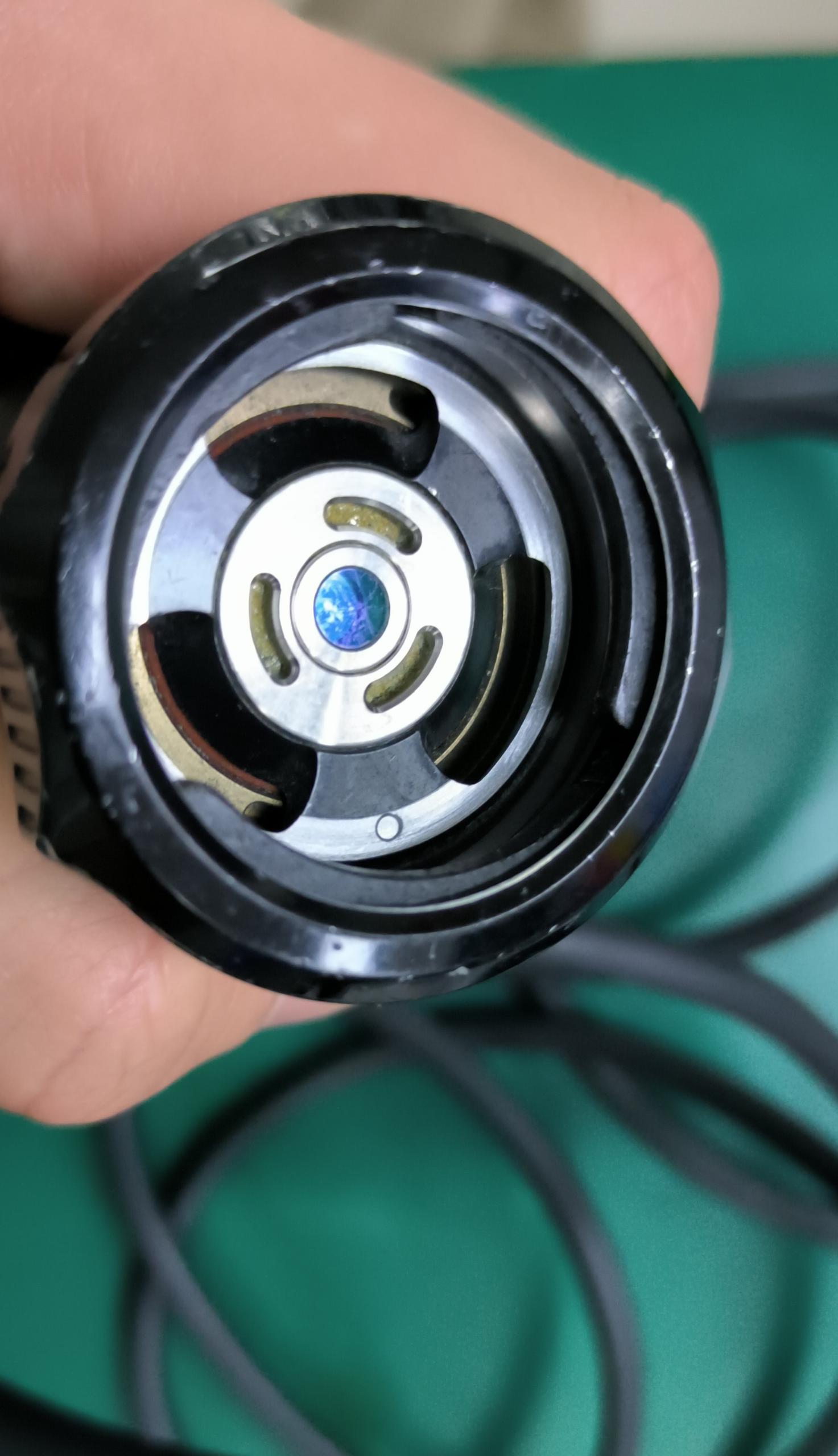

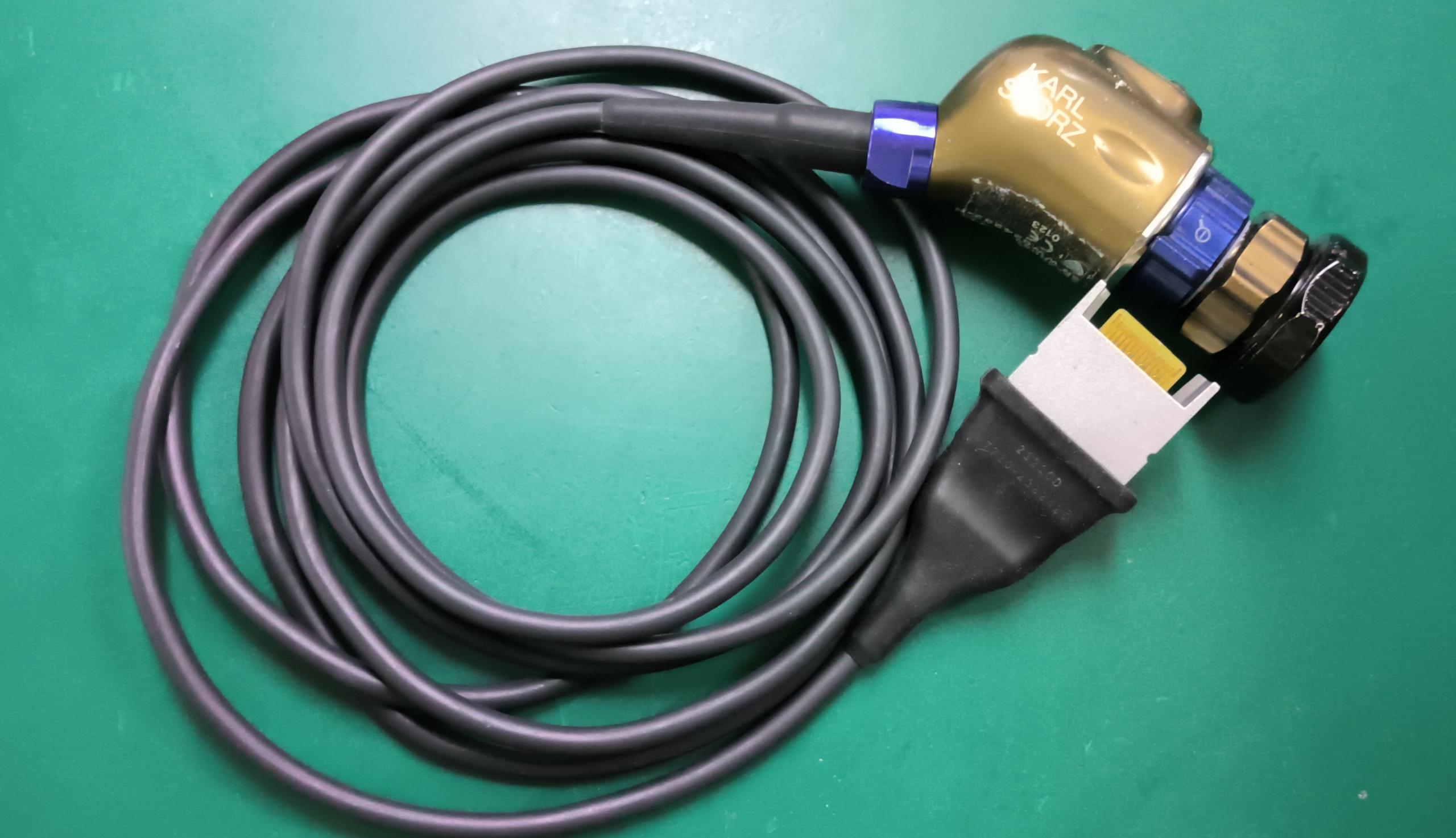

技术人员首先对摄像头进行全面外观检查。摄像头主体存在正常使用磨损痕迹，主要分布在经常握持和安装拆卸的部位，属于设备长期使用的正常现象 。线缆表面呈现轻微老化迹象，外被出现细小裂纹，部分区域韧性下降，但无明显破损或断裂。调焦镜表面状况较差，镜片存在严重磨损，肉眼可见大量细密划痕，部分区域甚至出现明显的磨损凹陷，这无疑会对成像清晰度产生负面影响。

三、故障检测

四、故障原因分析

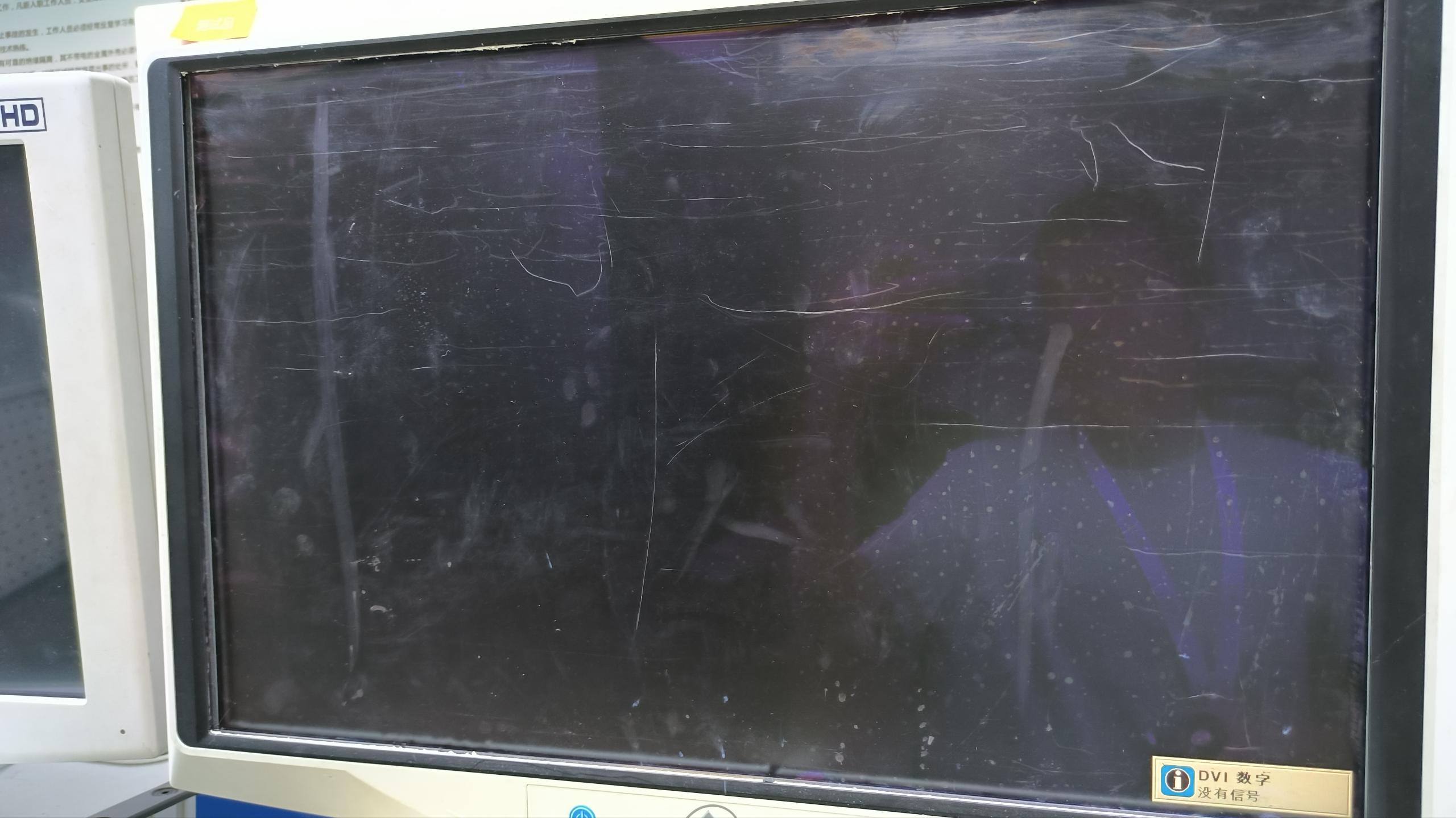

对于线缆故障，其内部有多根信号线，负责传输图像数据、控制信号等重要信息。由于长期使用过程中频繁弯曲、拉扯，线缆内部的信号线逐渐出现破损、断裂，或连接接头处的接触点松动、氧化，导致信号传输不稳定，进而出现闪屏、黑屏现象。而调焦镜表面镜片严重磨损，改变了镜片原有的光学性能和曲率，光线通过磨损的镜片后无法准确聚焦成像，致使图像模糊不清，无法满足医疗影像清晰显示的要求。

五、维修方案

1. 更换调焦镜：选用与 STORZ 摄像头 22220055 完全适配的原厂调焦镜，严格按照设备拆装规范，小心拆卸旧的调焦镜组件，避免对摄像头其他部件造成损伤。安装新调焦镜后，进行精细调试，确保其与摄像头内部结构精准匹配，能够正常调节焦距。

2. 更换全新线缆：根据摄像头型号，采购符合标准的专用线缆。拆卸故障线缆时，注意记录线缆的连接方式和走向，以便新线缆正确安装。将全新线缆准确连接摄像头与影像系统，确保连接牢固，避免松动影响信号传输。

3. 整体测试：完成调焦镜和线缆更换后，再次将摄像头接入影像系统进行全面测试。检查画面是否稳定，有无闪屏、黑屏现象；观察图像清晰度，通过对比标准测试图像，确认图像模糊问题是否得到彻底解决。同时，对摄像头的各项功能进行检测，如焦距调节、白平衡调整等，确保设备恢复正常性能，满足临床使用需求。
