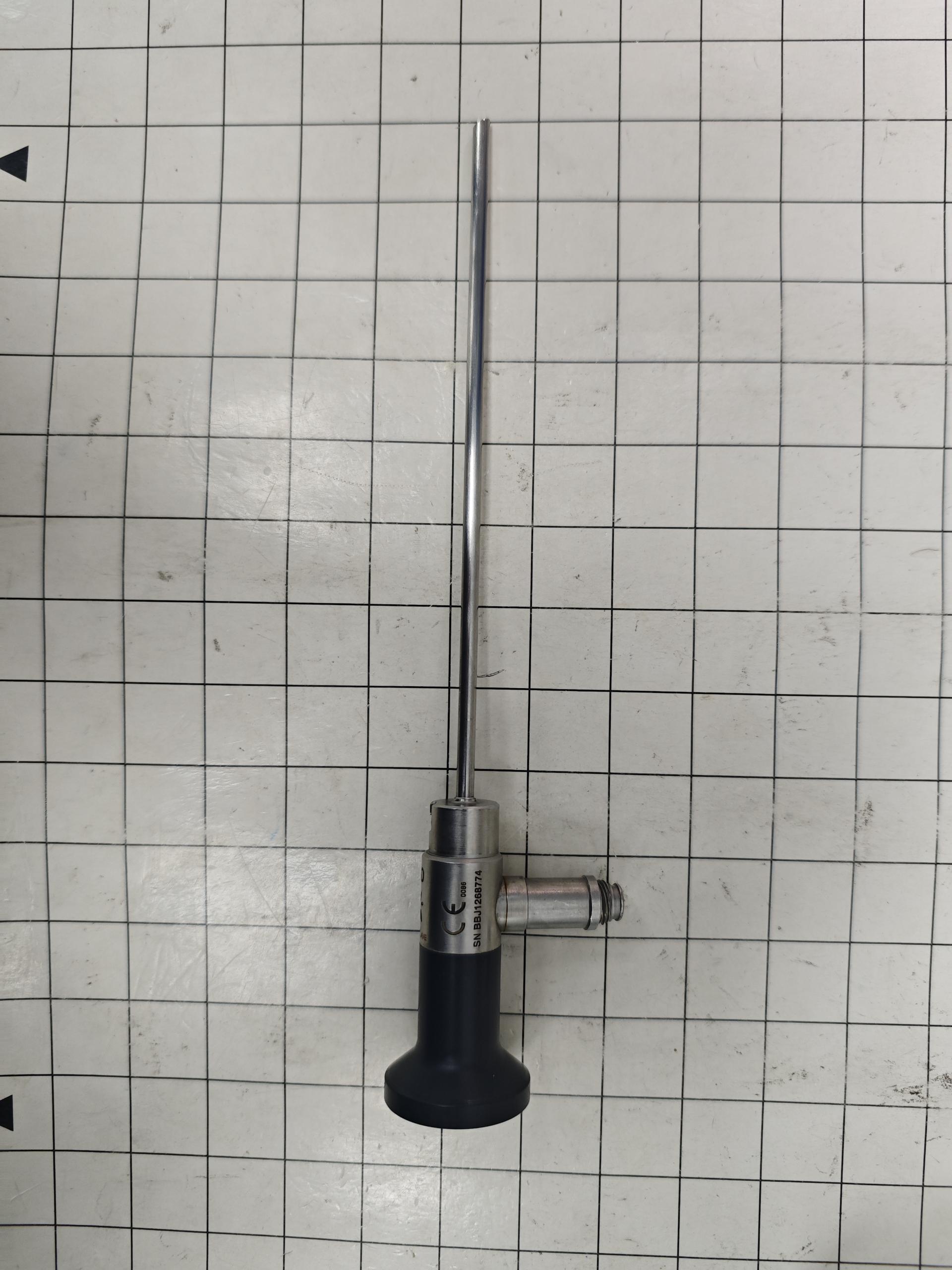

施乐辉 30° 关节镜常见故障痛点及维修办法

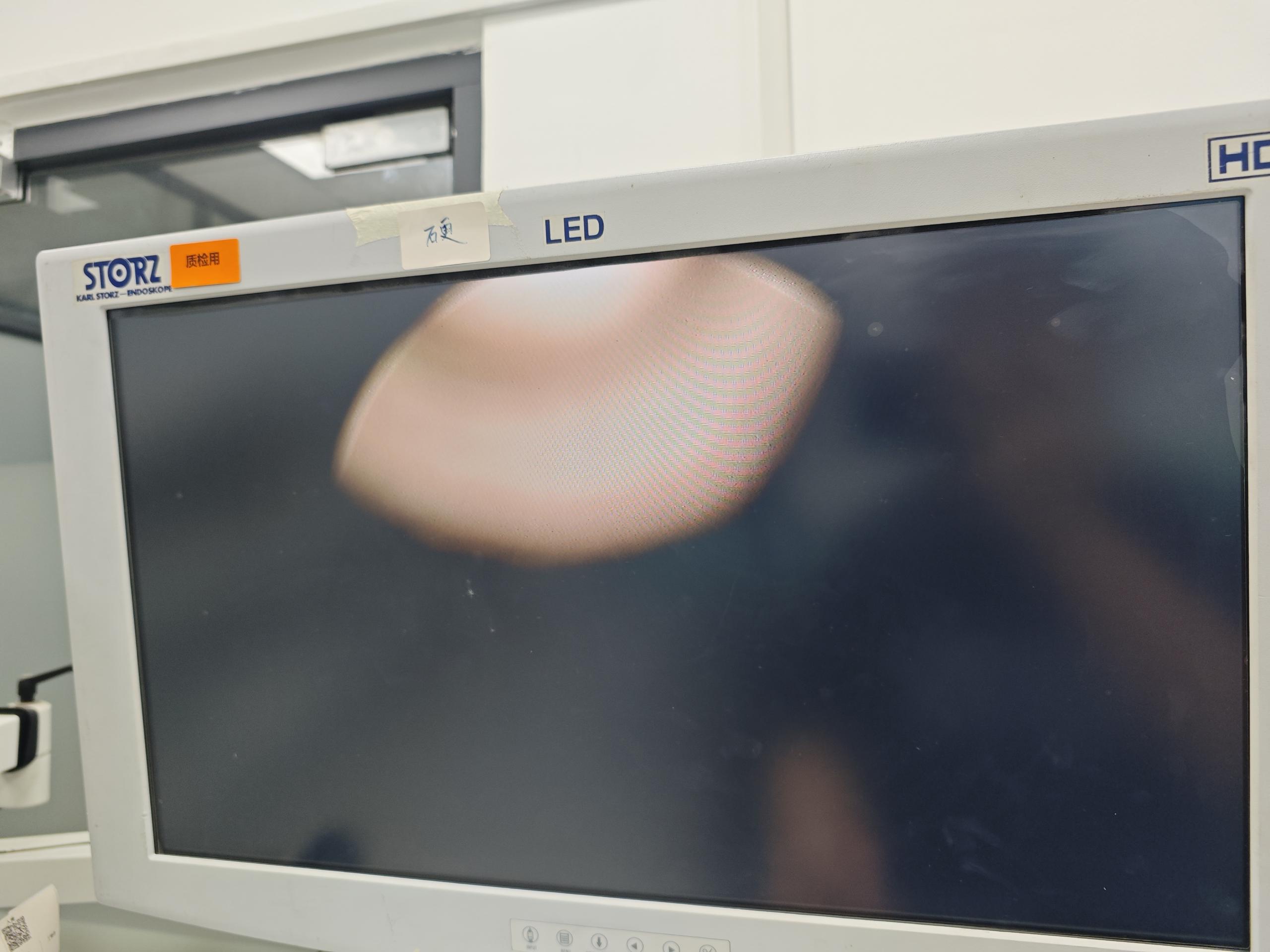

图像模糊：

故障痛点：此为常见故障，会导致医生难以清晰观察关节内部状况，严重影响诊断与手术操作准确性。其成因多为物镜磨损、镜棒损坏或光学系统污染。在多次手术使用中，物镜易受碰撞、刮擦，致使表面产生划痕；镜棒因震动、不当操作等出现断裂、崩边或脱胶；光学系统若清洁不及时，易积累灰尘、血液等污染物，干扰光线传播。

维修办法：需更换损坏的物镜与镜棒，同时深度清洁光学系统，重新调校聚焦与成像参数，使图像恢复清晰。例如，当检测出物镜磨损，可选用适配的新物镜进行替换；若镜棒有两根断裂，需更换对应数量镜棒，并对整个光学系统进行全面清洁、调试。

图像有黑影：

故障痛点：黑影的存在会遮挡关节内关键部位，阻碍医生获取完整信息，可能导致漏诊或手术失误。原因通常是内部光学部件损坏，如镜棒断裂致使光线传输受阻，或物镜破裂造成局部光线无法正常进入成像系统。

维修办法：仔细排查损坏的光学部件并予以更换，之后清洁、修补并调教光学系统，确保光线均匀传播，消除黑影。如在维修施乐辉 72202087 30 度关节镜图像有黑影故障时，经检测是内部光学部件损坏，维修方案为更换内部光学部件、清洁修补调教光学系统，封装目镜。

镜棒断裂：

故障痛点：镜棒是关节镜成像的重要部件，断裂后会严重影响图像质量，甚至导致无法成像。多因外力撞击、过度弯曲或长期使用疲劳所致。在手术操作中，若器械碰撞关节镜，或在收纳、搬运时保护不当，都可能引发镜棒断裂。

维修办法：确定断裂镜棒数量与位置后，进行精准更换，更换后重新调整光学系统，保证成像正常。比如，若检测到两根镜棒断裂，就需更换相应数量镜棒，并重新调试光学系统，以恢复成像功能。

外管折断：

故障痛点：外管折断不仅破坏关节镜整体结构，还可能使内部部件暴露，进一步受损，同时增加手术过程中镜体断裂、脱落的风险。一般是因遭受较大外力冲击，如手术时意外掉落、与坚硬器械碰撞等造成。

维修办法：需更换折断的外管，同时检查内部部件是否因外管折断受损，若有损坏一并维修。例如维修施乐辉 72202087 关节镜外管折断故障时，除更换外管，还需检查内管、光学部件等，若内管也有损坏，需同时更换内管 。

光纤腐蚀、断丝：

故障痛点：光纤负责传输光源，腐蚀、断丝会使光线传输效率降低，导致图像亮度不够或部分区域偏暗，影响医生对关节内部细节的观察。通常是由于长期使用后，光纤受潮湿环境、化学试剂侵蚀，或因过度弯折出现断丝。

维修办法：对于光纤腐蚀、断丝严重的情况，需更换光纤；若只是轻微腐蚀，可尝试清洁处理。维修完成后，要检测光纤的导光性能，确保图像亮度恢复正常。例如，当光纤腐蚀导致图像明显偏暗时，可更换新的光纤，并在更换后测试导光效果，保证光线均匀明亮。

内窥镜渗漏：

故障痛点：密封性能不佳导致内窥镜渗漏，液体进入内部会损坏光学部件和电路，缩短关节镜使用寿命，且在手术中可能导致视野模糊，影响手术操作。多是因为密封胶老化、密封垫损坏或镜体连接处松动。

维修办法：找出渗漏部位，更换老化密封胶、损坏的密封垫，加固松动连接处，完成维修后进行密封性检测，如通过压力测试或液体浸泡测试，确保无渗漏现象 。
