STORZ 三晶片摄像头 20221030 维修案例

按惯例对 STORZ 三晶片摄像头进行设备调试。STORZ 三晶片摄像头作为手术室关键的影像设备，其成像质量直接影响手术的顺利进行和效果。然而，当将摄像头连接至手术影像系统并开启后，医护人员发现显示屏上出现了异常的七彩屏画面，无法正常显示手术部位的清晰影像。这一突发状况打乱了原本的手术安排，为确保手术能够安全、顺利地开展，医院设备科立即安排专业技术人员对该摄像头进行检测与维修。

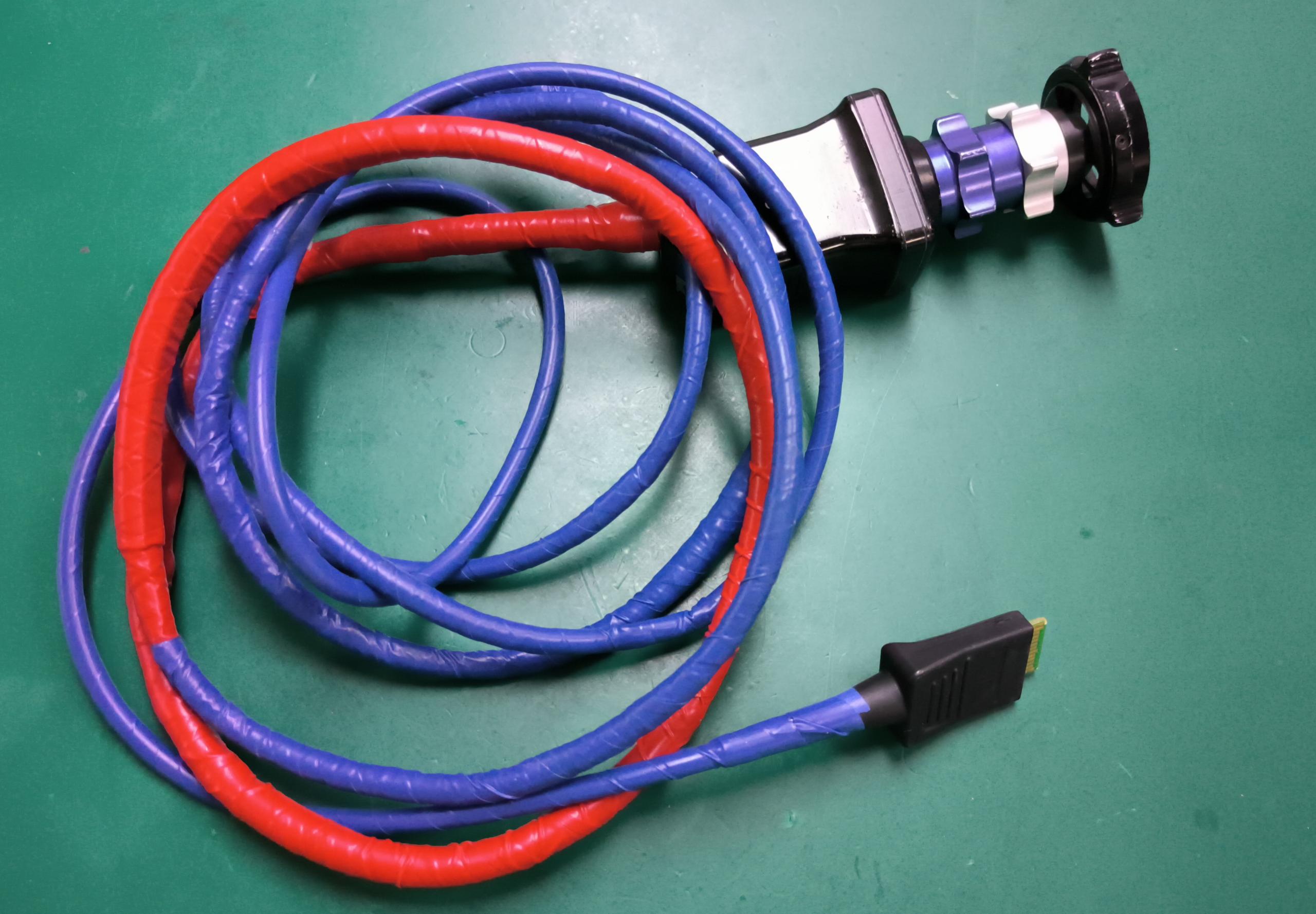

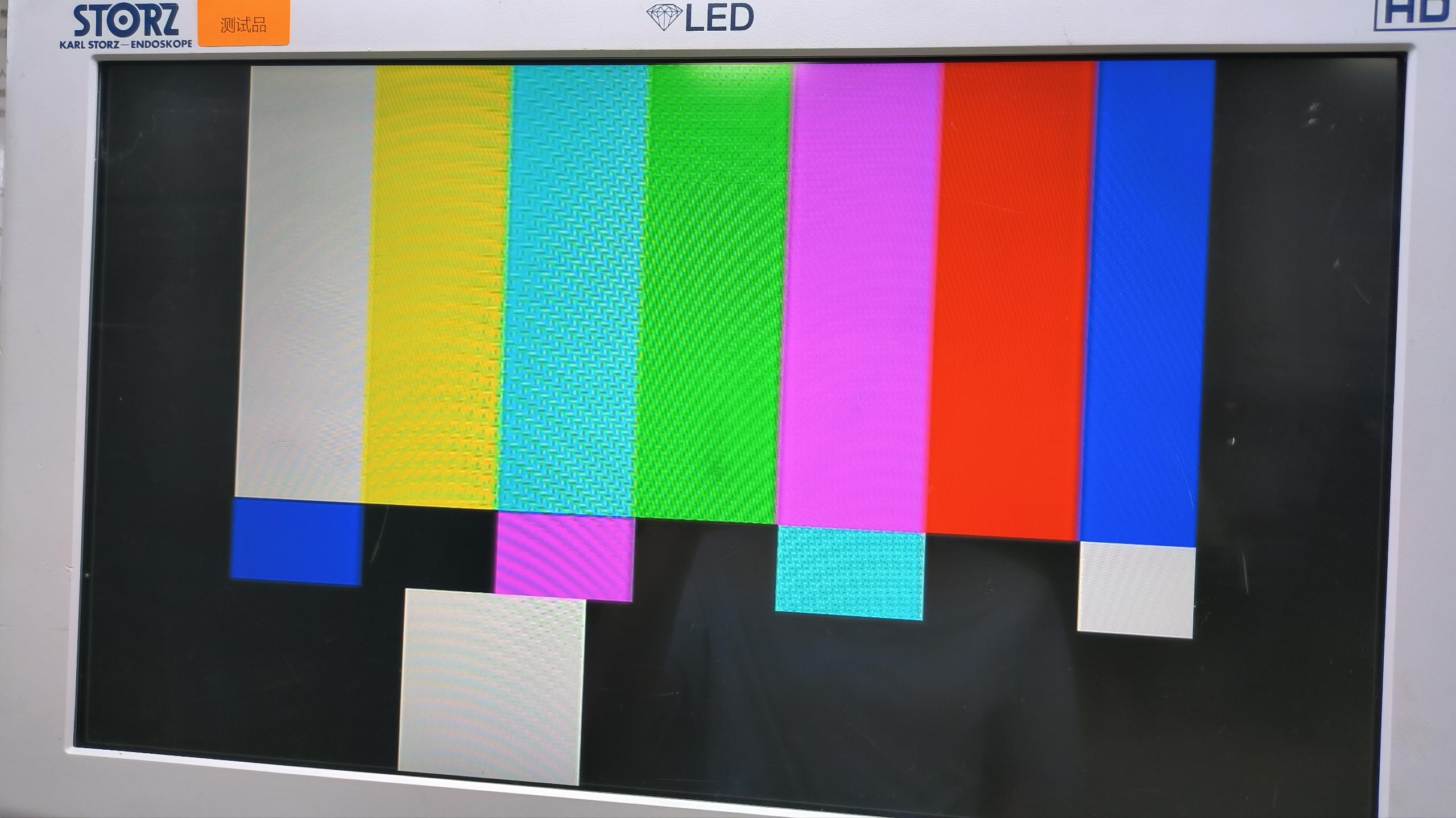

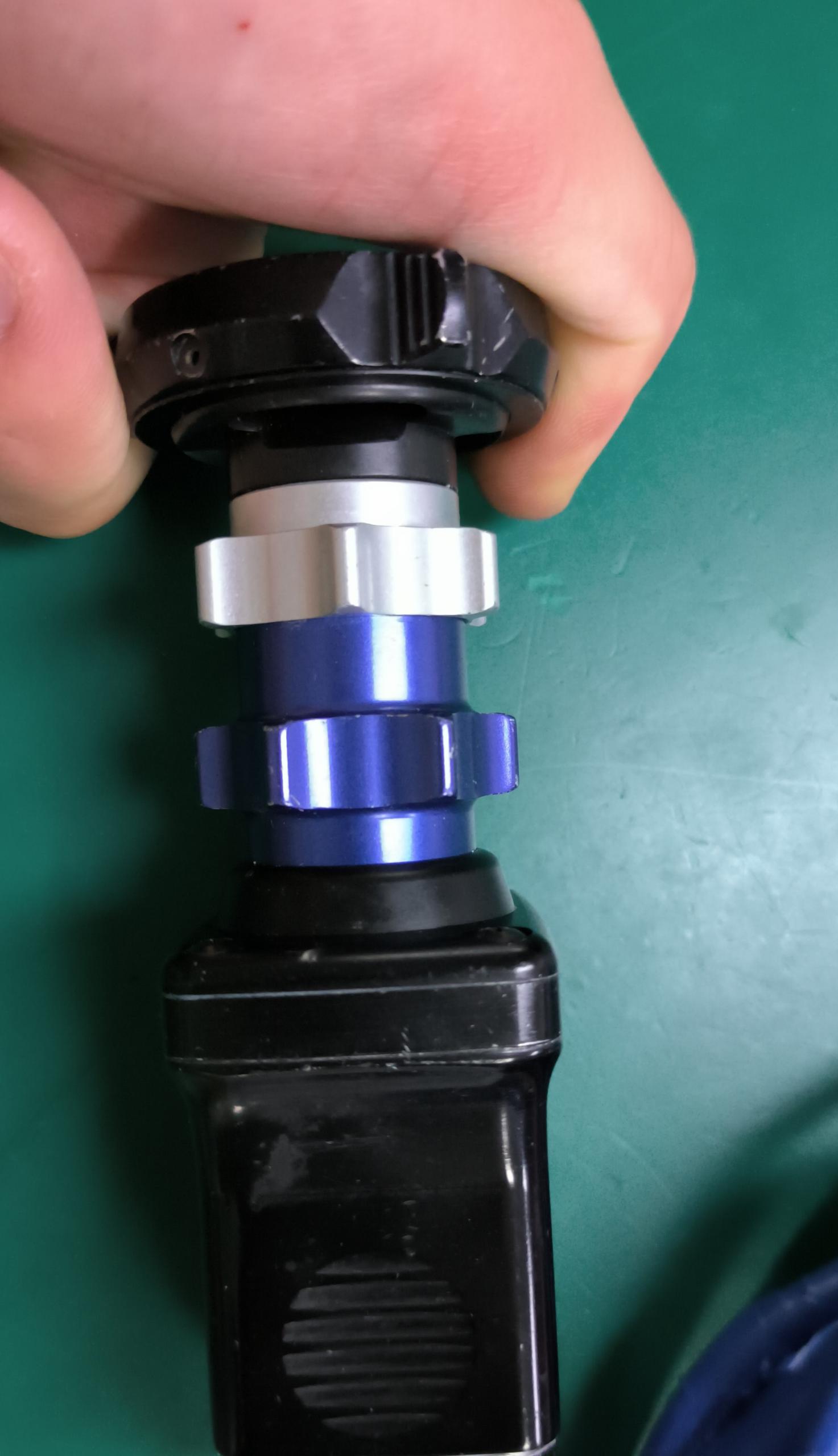

完成外观检测后，技术人员将摄像头连接至手术影像系统进行上机测试。开启设备后，显示屏上依旧呈现出七彩屏画面，画面中颜色杂乱无章，无法呈现出任何有效的手术部位图像信息。初步判断可能是摄像头本身、连接线缆或者影像系统其他部分出现故障。为了进一步确定故障点，技术人员采用替换法进行排查。在手术室设备库中选取同型号的备用线缆，将其与 STORZ 三晶片摄像头进行连接，并再次接入手术影像系统。此时，显示屏上的画面恢复正常，能够清晰、稳定地显示测试图像。通过这一测试，基本可以确定故障原因出在原摄像头的线缆上。

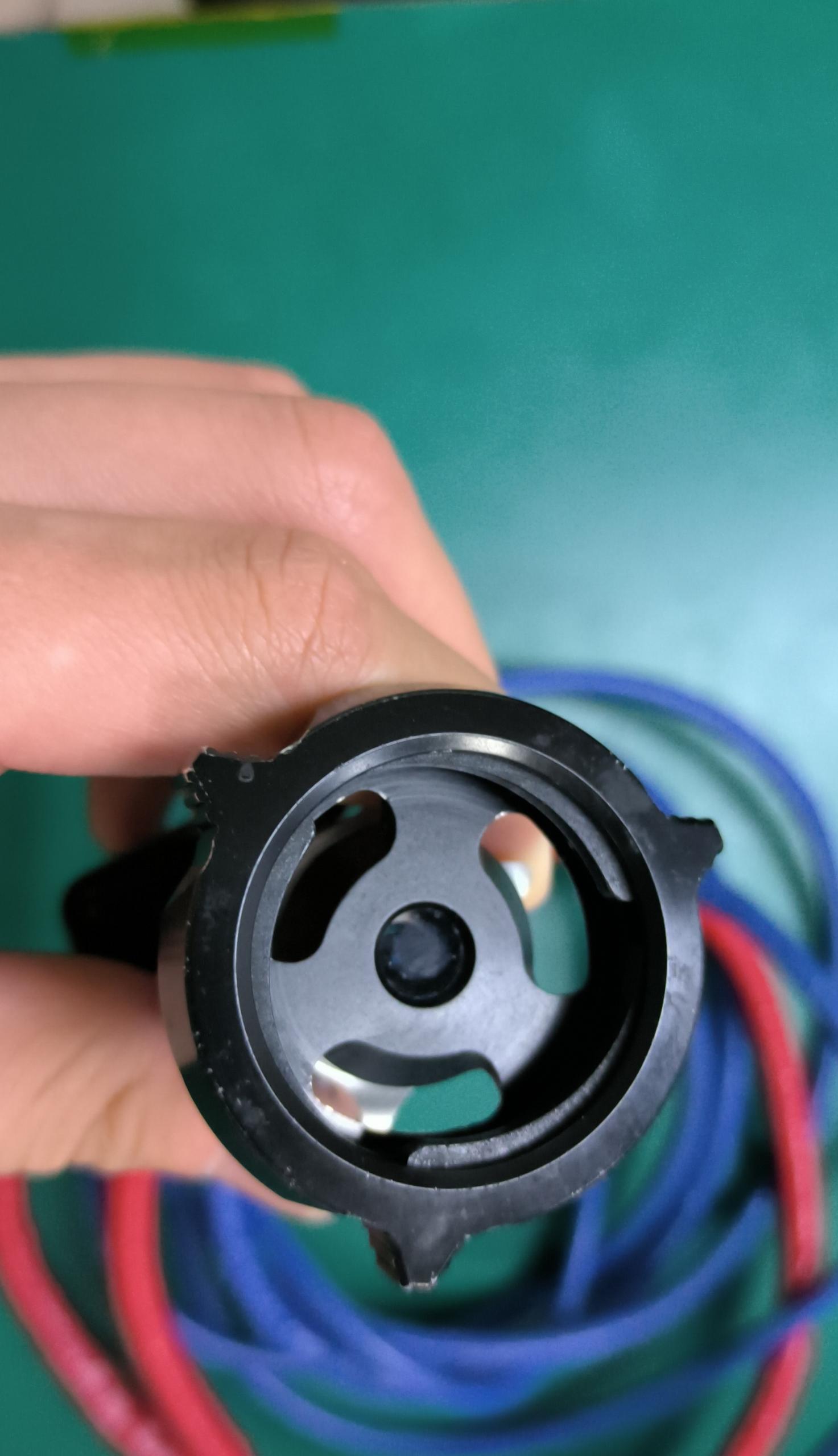

为了深入了解线缆导致七彩屏故障的原因，技术人员对故障线缆进行了进一步的分析。STORZ 三晶片摄像头的线缆内部包含多根信号线，这些信号线负责传输图像数据、控制信号等重要信息。当线缆内部的信号线出现接触不良的情况时，传输的信号就会出现紊乱、丢失或错误。在摄像头与影像系统进行数据传输过程中，由于信号的不稳定，导致显示屏无法正确解析和显示图像数据，从而出现七彩屏的现象。这种接触不良可能是由于线缆长期使用过程中频繁弯曲、拉扯，使得内部的信号线逐渐出现破损、断裂，或者是连接接头处的接触点松动、氧化等原因造成的。
