OLYMPUS Repair of fiber breaks at the head of the light guide beam

[摘  要]导光束是硬管镜摄像系统的其中一种，整套摄像系统设备，缺任何一种都不可能进行手术。摄像系统包括：显示器、主机、冷光原、导光束、摄像头、硬管镜等。

[关键字] 光学胶   切断   粘胶    研磨

    下面我们主要讲导光束的维修

    导光束通常出现的故障有：1、光学胶老化，不透光；2、导光束头部处光钎断；3、光钎在中间位置断；4、导光束的外皮破损等。

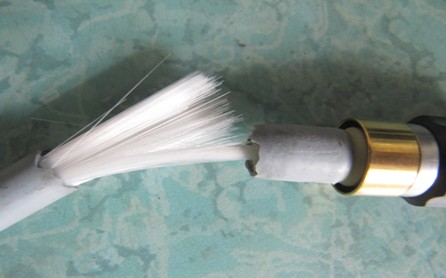

    我们主要讨论第二种导光束头部光纤断：头部断是经常出现的，因为头部是接光原或是接硬镜处，在做手术时经常要动来动去，所以比较容易折断，这也是不可避免的。要么是光纤断，要么是光纤跟外皮一起断。(如图)

    针对这种故障，我们的维修方法是：把接头里面的光纤清理出来，残留在上面的光学胶也要清理干净，不能够留一点赃物，还要用酒精清洗一下。接下来是把光纤的断口切整齐，把光束外皮截掉一节，把光纤露出来，露出多少要根据接头的长短来决定。接下来就把光纤穿过接头，穿光纤时要小心，不要把光纤折断了，穿之前，最好先用酒精湿一下光纤，然后用绳子绑住光纤这样会好穿很多。穿好了之后就是粘胶，是一种光学胶。光学胶的比例是1：10，调好胶以后，就把胶涂在穿出来的光钎头上，然后把光束放在烘箱里，调80度烘30分钟就可以了。从烘箱里拿出来的光束不要马上研磨，要等它冷却了以后再磨。研磨，就是用研磨机磨，先用800号的砂纸进行粗磨，之后用2400号的，最后用4000号的进行精磨。下来就是修后检测，检测导光束的亮度是否达到95%以上的透光，检测可以用冷光原，接上摄像系统看镜子是否够亮，能否达到使用的标准。
