STRYKER X6000 Common Failure No. 2--The xenon lamp will not light up until the power is turned on for a long time.

[摘    要]开机很长时间灯才亮

[关健词]X6000   故障

        。

    故障现象：开机后大约1分钟，氙灯才能点亮。

    分析与维修：

        1.可能是高压板的故障,高压电容漏电很长时间才能把电压充上来,使放电管放电,击穿氙气点亮氙灯。

        2.主电源板的原因。

        3.用万用表直流档（200V）检测高压板的J1、J2两点的电压，发现此电压刚始很低60多伏，慢慢地升高，最后到160多伏，就听到放电管“啪”一声放电，氙灯点亮。把高压板拆下，电压也是如此慢慢升高。说明故障在电源板上而不是高压板。

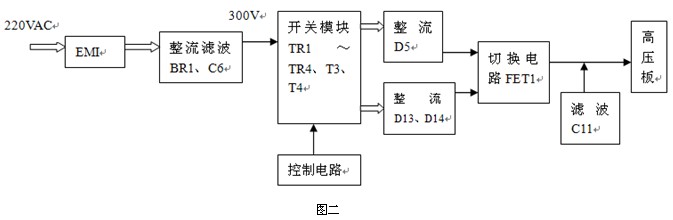

        4.电源板的大致工作原理：市电220VAC经BR1桥堆整流，C6滤波，得到约300V的直流；TR1～TR4开关管与T3变压器构成电源的核心部份，T3的一组输出经D13、D14整流，C11滤波后得到160V的电压供高压板升压给氙灯提供启动电压；T3的另组输出经D5整流，C11滤波后得到14V供氙灯启动后正常工作电压。高低压的切换由FET1场效应管来完成。如图二所示。

        5.用万用表直流档（200V）检测D13的负极有高压，而D5的2脚却没有（正常此两脚电压在开机时应大约相等的），应该是FET1没正常工作。用表检测FET1的相关控制元器件发现电感L3的两脚焊盘间时通时不通，用放大镜仔细看原来是有L3的一脚虚焊，加焊后，问题解决，一开机氙灯就点亮。

   总结：在平时维修过程中要注意板卡的工作原理分析及检测设备的应用。
